Hoá chất biến đổi gỉ L B-05

HOÁ CHẤT BIẾN ĐỔI GỈ

1.  Quan sát thay đổi các nhóm chức bề mặt thép gỉ bằng phổ hồng ngoại FTIR

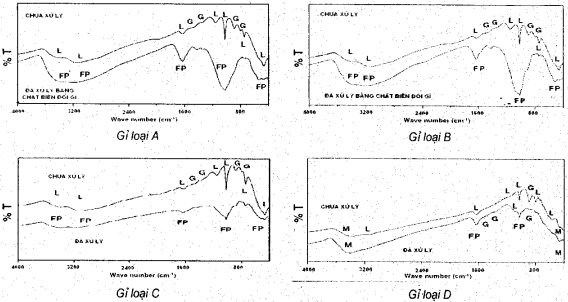

- Mẫu gỉ thép ở 4 loại mức độ A, B, C, D sau khi được xử lý bằng hoá chất biến đổi gỉ được đem đi phân tích phổ hồng ngoại FTIR, kết quả như sau

- Với ký hiệu các thành phần khoáng trong gỉ sét: L (Lepidocrocite), G (Goethite), M (Magnetite)

- Kết quả phổ hồng ngoại cho thấy, sau khi được xử lý bằng hoá chất biến đổi gỉ, các nhóm chức L, G, M không còn nữa mà xuất hiện đỉnh hấp thụ đặc trưng cho Fericpolyphenolat (FP).

- Riêng mẫu thép bị gỉ ở mức độ D vẫn xuất hiện các định L, G, M sau khi xử lý, chứng tỏ hoá chất biến đổi gỉ chỉ thích hợp dùng cho thép bị gỉ tới mức độ C.

2. Quan sát thay đổi thành phần khoáng bề mặt thép gỉ bằng nhiễu xạ tia X

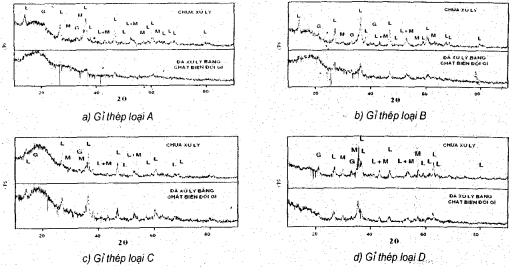

- Theo mức độ gỉ sét A, B, C, D; các mẫu thép được xử lý bằng hoá chất biến đổi gỉ. Lần lượt quét tia Rơn ghen mẫu trước và sau khi xử lý cho kết quả như sau

- Với ký hiệu các thành phần khoáng trong gỉ sét: L (Lepidocrocite), G (Goethite), M (Magnetite)

- Thép sau khi xử lý, không thấy xuất hiện peak đặc trưng của các loại oxit và hydroxit L, G, M, chứng tỏ hoá chất biến đổi gỉ đã tác dụng phản ứng gỉ thép thành hợp chất hoá học khác.
