Vữa rót mác cao siêu sớm LB-GROUT EHS


LB-GROUT EHS là loại vữa rót trộn sẵn gốc xi măng, có khả năng tự chảy, tự san bằng, không co ngót, đạt cường độ cao siêu sớm, khả năng chống thấm và chống ăn mòn cao, thời gian cho phép thi công kéo dài.

GIÁ VỮA RÓT CƯỜNG ĐỘ CAO SIÊU SỚM
liên hệ 0989233948



Còn hàng

Thành phần cấu tạo - LB-GROUT EHS là loại vữa rót trộn sẵn gốc xi măng, có khả năng tự chảy, tự san bằng, không co đạt cường độ cao siêu sớm, khả năng chống thấm và chống ăn mòn cao, thời gian cho phép thi công kéo dài.
Công dụng + LB-GROUT EHS thích hợp sử dụng cho các hạng mục có yêu cầu chịu tải trọng sớm, chẳng hạn như:

- Gối cầu; Khe co giãn; Bệ móng máy; Bệ đường ray;
- Chân cột thép; Định vụ bu lông; Mạch ngừng thi công;
- Mối nối các cấu kiện bê tông lắp ghép;
- Các lỗ hổng xuyên sàn, xuyên vách bê tông;
- Các khe hở, các hốc; Các kết cấu công trình cầu cảng, dân dụng, công nghiệp….yêu cầu chịu tải trọng sớm.
+ LB-GROUT EHS đặc biệt thích hợp sử dụng cho các loại công trình:

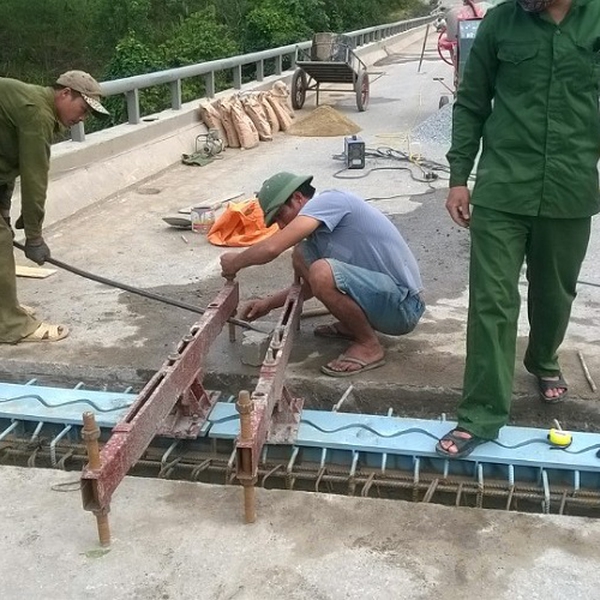

- Giao thông: Sửa chữa nhanh khe co giãn, bản mặt cầu; sửa chữa kết cấu cầu, cống trên đường cũ, đặc biệt là đường cao tốc, sửa chữa kết cấu hố ga đường đô thị, sửa chữa và thi công đường sân bay…
- Biển đảo: Thi công, sửa chữa kết cấu các công trình biển đảo.
Hướng dẫn sử dụng Chuẩn bị bề mặt:

- Bề mặt bê tông hoặc thép cần đưuọc làm sạch, không dính dầu mỡ và các tạp chất.
- Lắp đặt cốp pha chắc chắn, đảm bảo không bị rò rỉ.
- Bề mặt hút nước cần phải làm bão hòa nhưng không để đọng lại nước.
Thiết bị trộn:

- Đối với mẻ trộn khối lượng nhỏ, có thể trộn bằng mấy trộn cầm tay kết hợp cánh khuấy với tốc độ 450-550 vòng/phút (rpm).
- Với mẻ trộn có khối lượng lớn, cần sử dụng máy trộn cưỡng bức có dung tích phù hợp.
Phương pháp trộn:

- Đổ nước đá lạnh đã được định lượng vào hỗn hợp vữa khô LB-GROUT EHS. Tiến hành trộn hỗn hợp trong khoảng thời gian tối thiếu là 3 phút để hỗn hợp vữa đạt yêu cầu về độ đồng nhất và độ chảy.
Thi công:

- Nên thi công hỗn hợp vữa rót cường độ cao siêu sớm ngay sau khi trộn xong, thời gian cho phép thi công khoảng 20 – 30 phút ở nhiệt độ 25 ± 2ºC. Vữa thi công bằng cách rót tự do và phải đảm bảo thi công một cách liên tục.
Bảo dưỡng:

- Sau khi thi công được 6 tiếng, tiến hành bảo dưỡng ẩm bề mặt vữa bằng cách phun nước, tưới nước hoặc phủ bao tải ẩm, kéo dài trong 3 ngày.
Vệ sinh:

- Rửa sạch các dụng cụ và thiết bị bằng nước ngay sau khi sử dụng. Vữa khi đã đông cứng chỉ có thể cạo bỏ bằng các biện pháp cơ học.
Đặc điểm sản phẩm - Trạng thái: Dạng bột;
- Màu sắc: Xám;
- Quy cách: 25kg/bao;
- Bảo quản: Nơi khô ráo, thoáng mát;
- Hạn sử dụng: 06 tháng
Đặc tính kỹ thuật

- Độ chảy xoè của hỗn hợp vữa từ 22-30cm (kiểm tra bằng ống Suttard);
- Đạt cường độ rất sớm; Đạt cường độ cuối cùng rất cao;

- Cường độ nén của vữa: 35MPa sau 6 giờ50MPa sau 1 ngày80MPa sau 7 ngày

- Vữa có tính năng chống thấm và chống ăn mòn cao, chống nứt và bền cacbonát hoá.

- Khả năng tự chảy, tự san tuyệt vời; Ổn định về thể tích, không co ngót;
- Không bị phân tầng, tách nước; Không bị ăn mòn; Không có tính độc hại;
- Thời gian cho phép thi công từ 10-20 phút tuỳ thuộc nhiệt độ môi trường và nhiệt độ nước thi công;

- Khối lượng thể tích: ~ 2.20 kg/lit (vữa sau khi trộn).

Tỷ lệ trộn:
- Tỷ lệ lượng nước trộn 14 – 15% theo khối lượng.
- Dùng 3.50 – 3.75 lít nước sạch cho 01 bao vữa 25kg.
- Hỗn hợp vữa sau khi trộn có thể tích khoảng 13.0 lít.

Nhiệt độ thi công:
- Nhiệt độ tối thiểu: 30oC; nhiệt độ tối đa: 40oC.
Tư vấn thi công Click xem thông tin
Catalogue sản phẩm Click xem thông tin
Chứng chỉ chất lượng Click xem thông tin
Khách hàng Click xem thông tin
Video thi công Click xem thông tin



Liên hệ mua ngay sản phẩm:

silicatlongbinh.com chatxulygitheplb05.com

Địa chỉ: A223 Bis Tô Ký , Phường Đông Hưng Thuận , Q.12, TP.HCM
Hotline0989 233 948 - 0983 397 726
Emailhaibinh051081@gmail.com

       ngocnhi500@gmail.com
